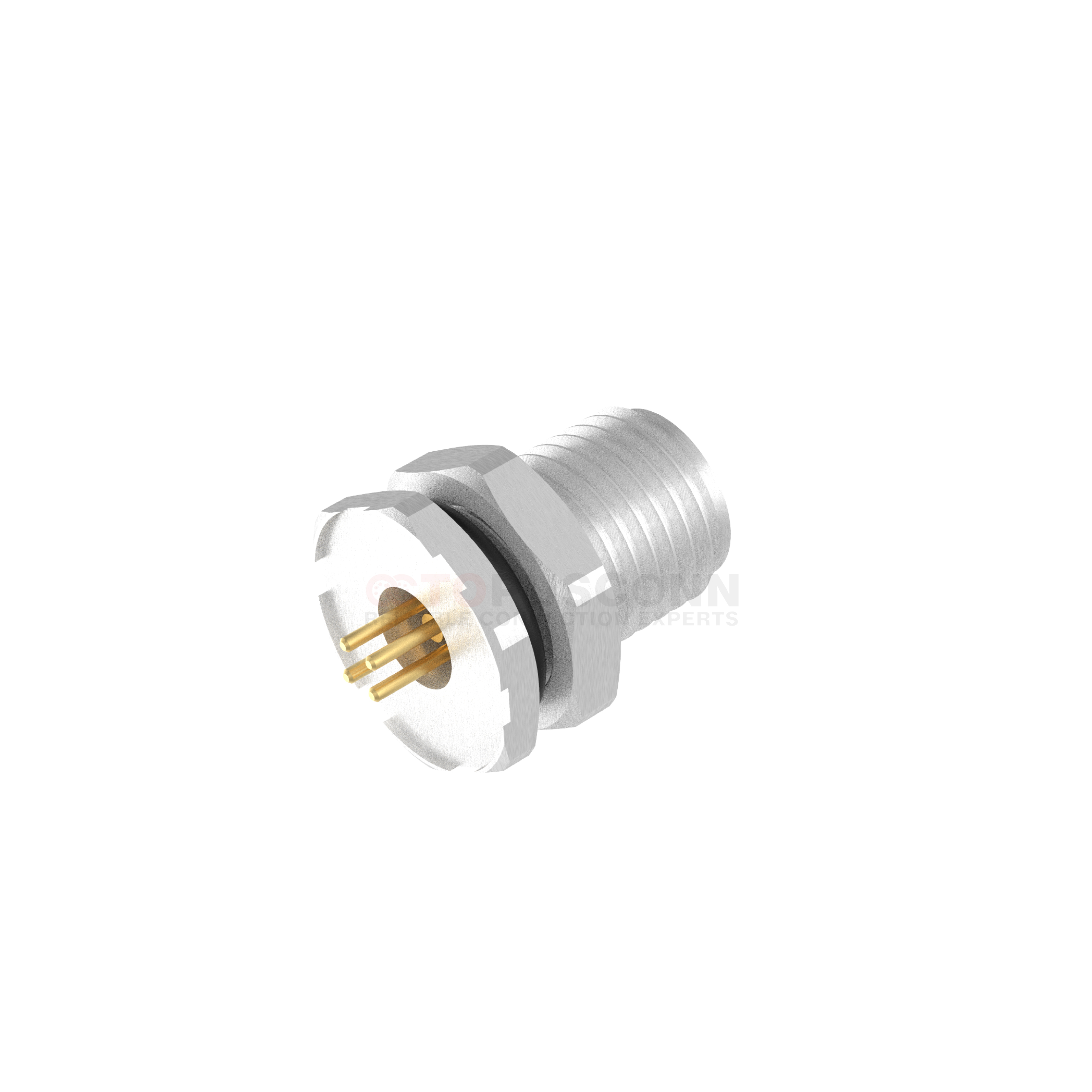

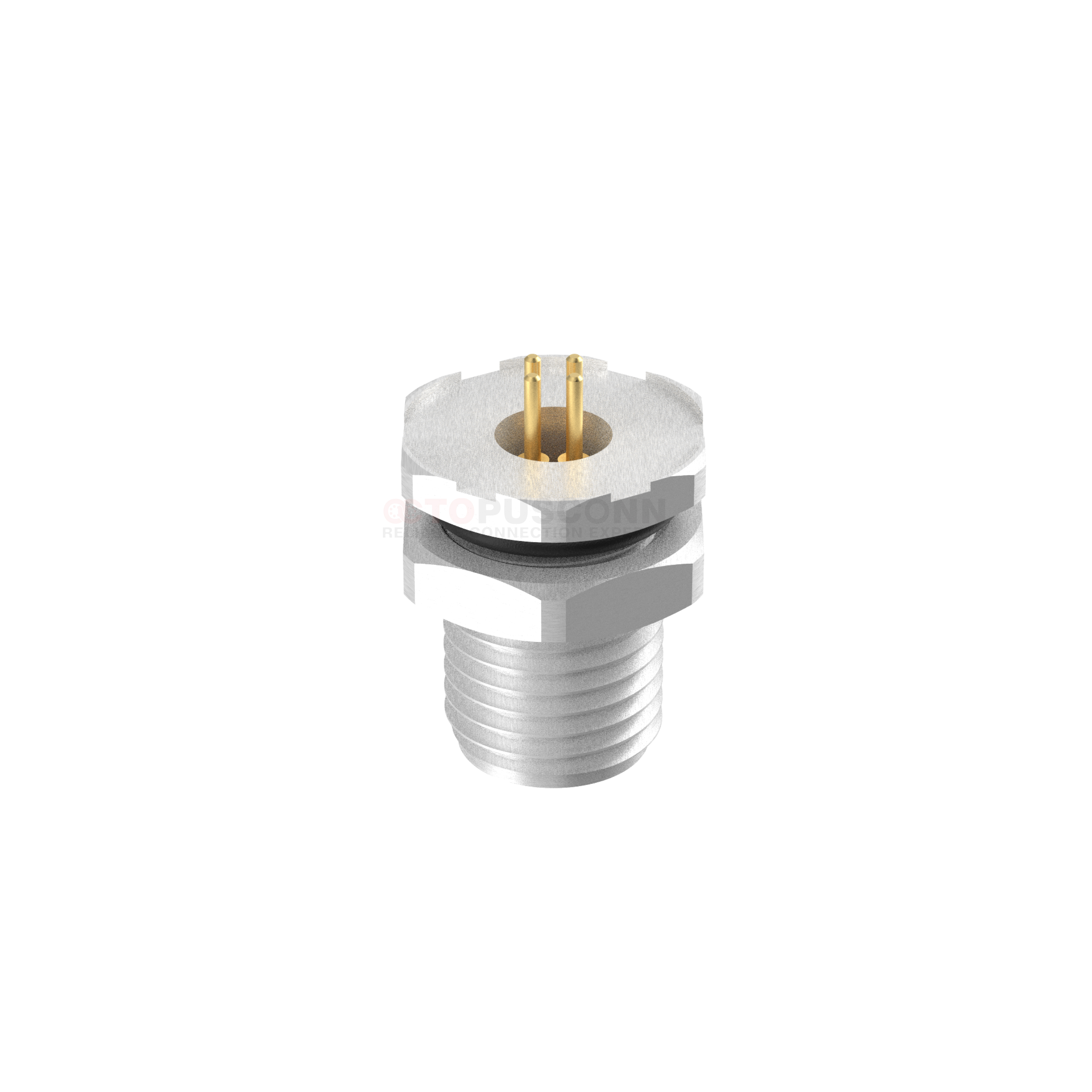

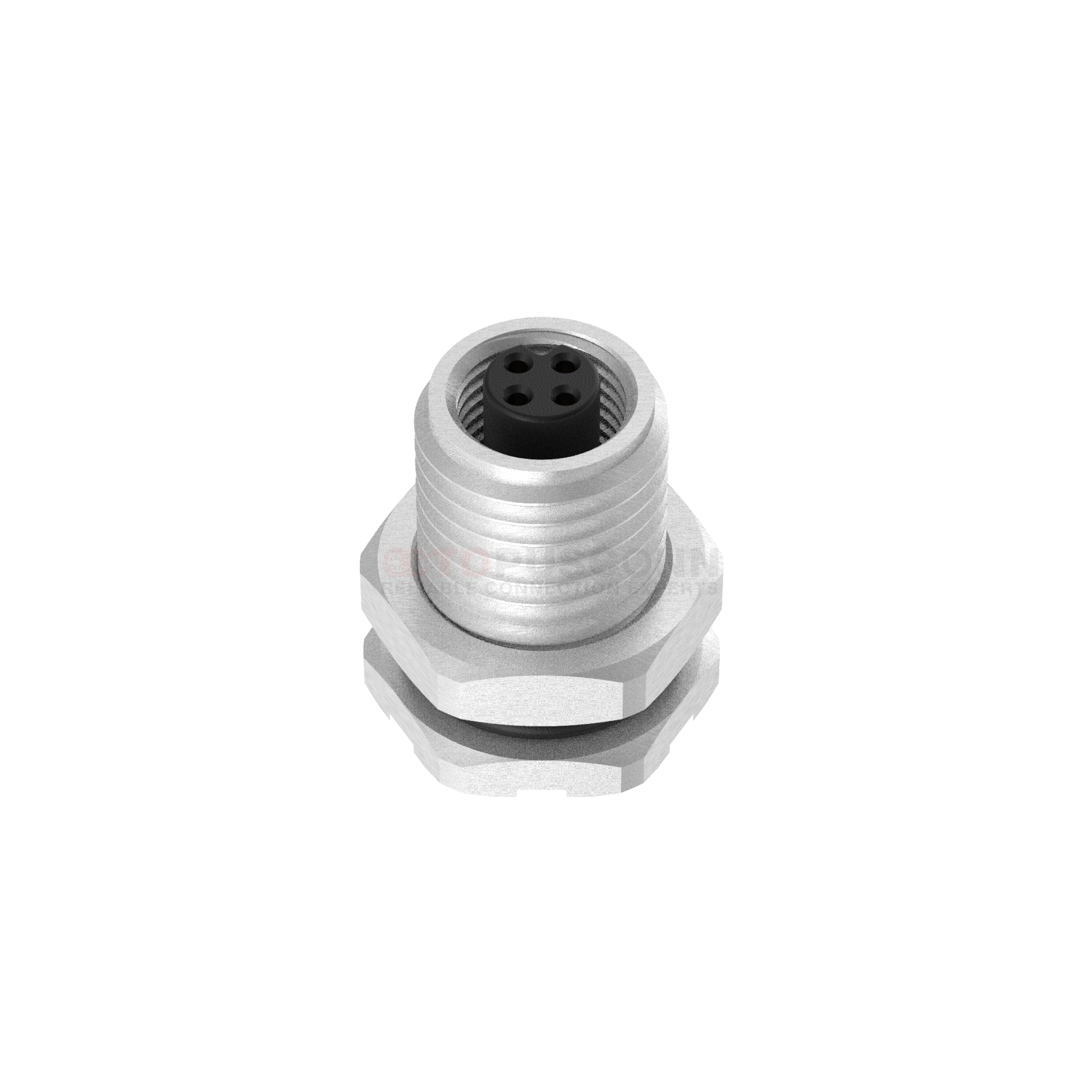

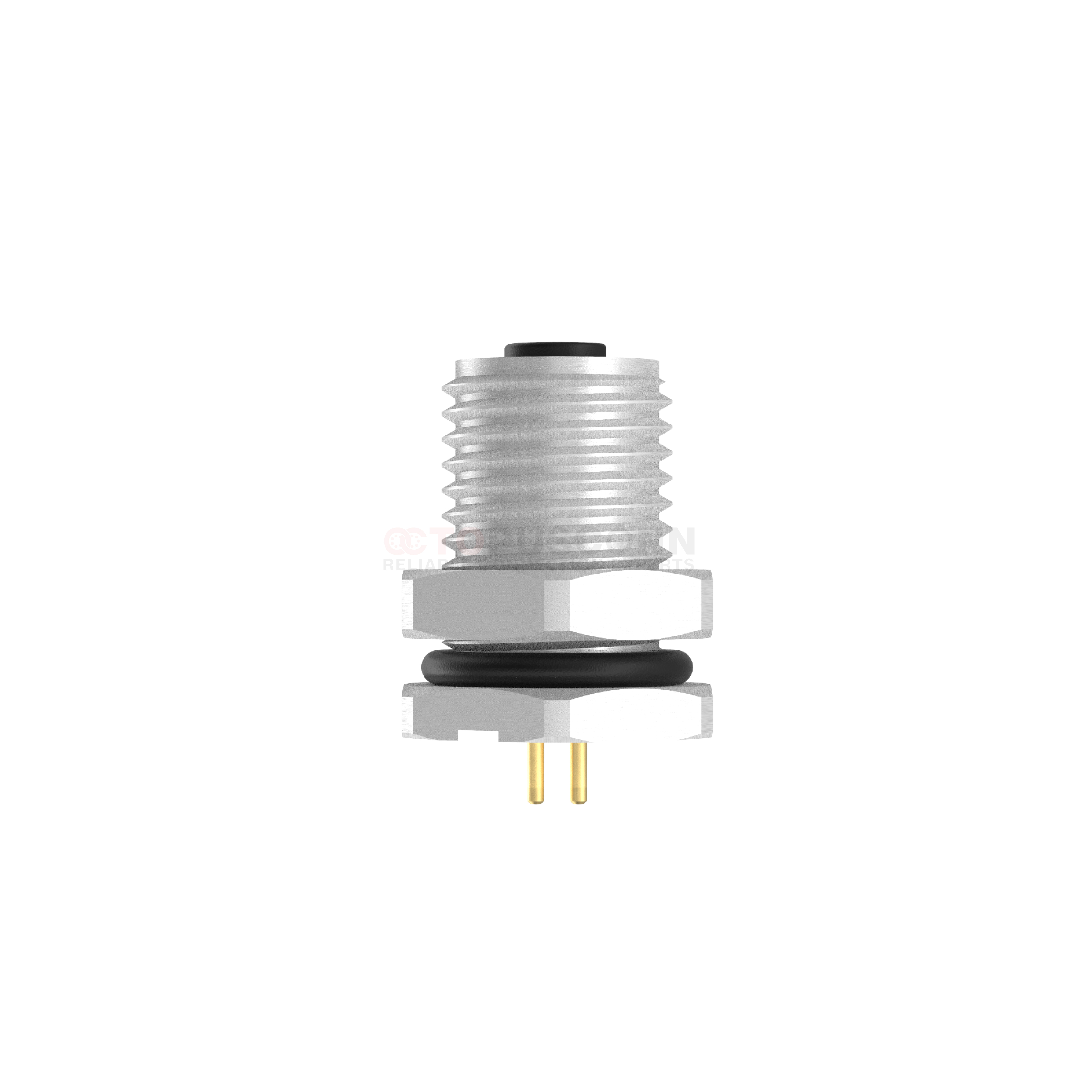

板面安装插板式：
胶芯：多采用 PA9T材质，具备良好的绝缘性和机械强度，能应对工业场景中的轻微碰撞和磨损； 接触端子：选用铜镀金材质，既保障了导电性能，又提升了抗氧化和耐磨性，延长使用寿命； 螺母 / 螺丝：多为铜镀镍材质，兼顾导电性与防腐蚀能力； 密封与紧固件：密封胶圈耐高低温（-40℃~+85℃）且弹性稳定，保障 IP67 防护；锁紧螺母 / 固定螺丝为铜镀镍材质，螺纹锁紧设计提升抗振动能力。 空间适配性强：作为 M 系列最紧凑的型号之一，体积小巧且支持直 / 弯型设计，特别适合工业相机、传感器、嵌入式系统等空间受限的设备内部布局；
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
MC05NF-03R2LDLNS901
|
3
|
1A
|
60V
|
60V
|
26
|
0.14
|
|
|
MC05NF-04R2LDLNS901
|
4
|
1A
|
60V
|
60V
|
26
|
0.14
|
|
| 芯数 | 3 | 4 | 芯数 | 3 | 4 |
| 公端 |
|
|
母端 |
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
